W nowym modelu zastosowano mocniejszy silnik trójfazowy wyposażony w dodatkowe zabezpieczenia, bezobsługowy siłownik hydrauliczny nowej generacji, chłodzenie cieczą w układzie zamkniętym z dużą wanną odpływową

Dodatkowo prowadnice wyposażone zostały w węgliki spiekane co przekłada się na większą dokładność przy cięciach seryjnych.

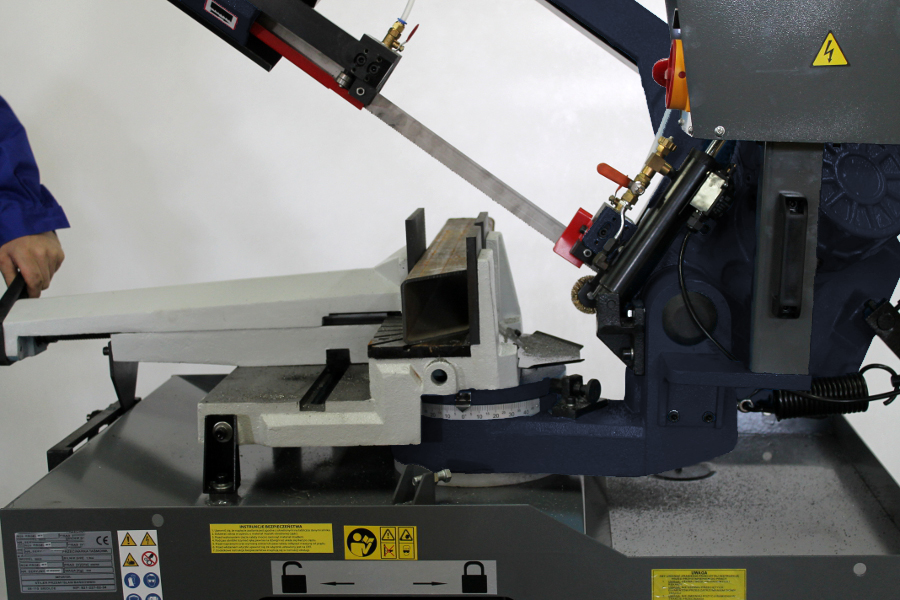

Głównymi atutami maszyna są: obrotowe ramię od -45º do 60º (obracane w dwie strony), siłownik hydrauliczny nowej generacji, mocniejszy silnik 1,5 kW 400V, wydajniejszy układ chłodzenia

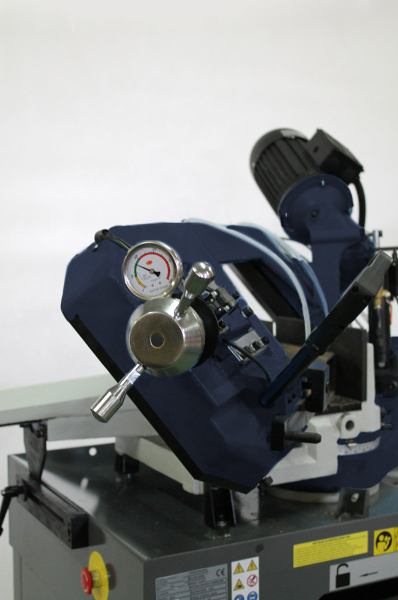

Maszyna wyposażona jest w sprężynę naciągową oraz szybki docisk imadła

Łożyskowane prowadnice zapewniają pewne i równe prowadzenie taśmy w ciętym materiale.

 Dodatkowo przy łożyskach zamontowane są, węgliki spiekane które poprawiają dokładność przy cięciach seryjnych. Dużym plusem jest chłodzenie taśmy tnącej umieszczone bezpośrednio na prowadnicy.

Siłownik hydrauliczny z bezstopniową regulacją opadania ramienia, ułatwia dokładniejsze ustawienie prędkości do obramianego materiału.

Charakterystyka maszyny:

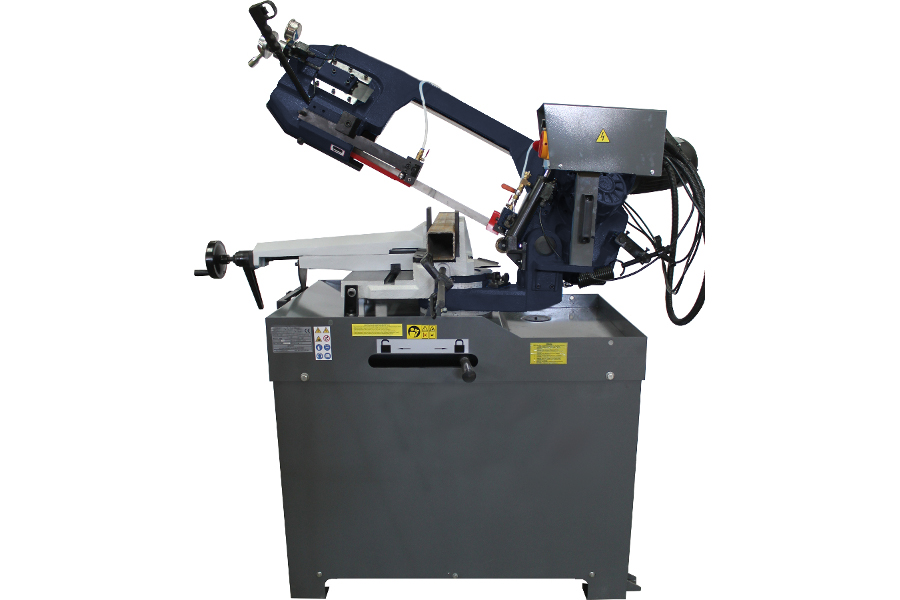

• Przecinarka taśmowa typ G5025 umożliwia przecinanie w płaszczyźnie prostopadłej do osi przycinanego materiału lub pod dowolnym katem w zakresie od -45 do +60 stopni. Cięty element może być podawany ręcznie lub poprzez dowolne urządzenie podające.

• Operator uruchamia maszynę naciskając przycisk start i ustawia szybkość cięcia. Po ukończeniu cięcia maszyna automatycznie zatrzymuje się i operator podnosi ramie ręcznie do pozycji startowej. Model ten ma swoje zastosowanie przy produkcji jednostkowej i małej produkcji seryjnej, a ze względu na mocną konstrukcję, umożliwia cięcie szerokiego zakresu materiałów, łącznie ze stalą nierdzewna, stalą narzędziową, materiałami pełnymi i profilami. Urządzenie umożliwia kątowe ciecie materiału, poprzez obrót ramienia w lewo i prawo.

• Posuw podczas cięcia odbywa się grawitacyjnie na zasadzie przepływu oleju w dwukomorowym siłowniku hydraulicznym. Odpowiednią prędkość opadania ramienia uzyskujemy dzięki zaworowi regulującemu przepływ oleju miedzy komorami.

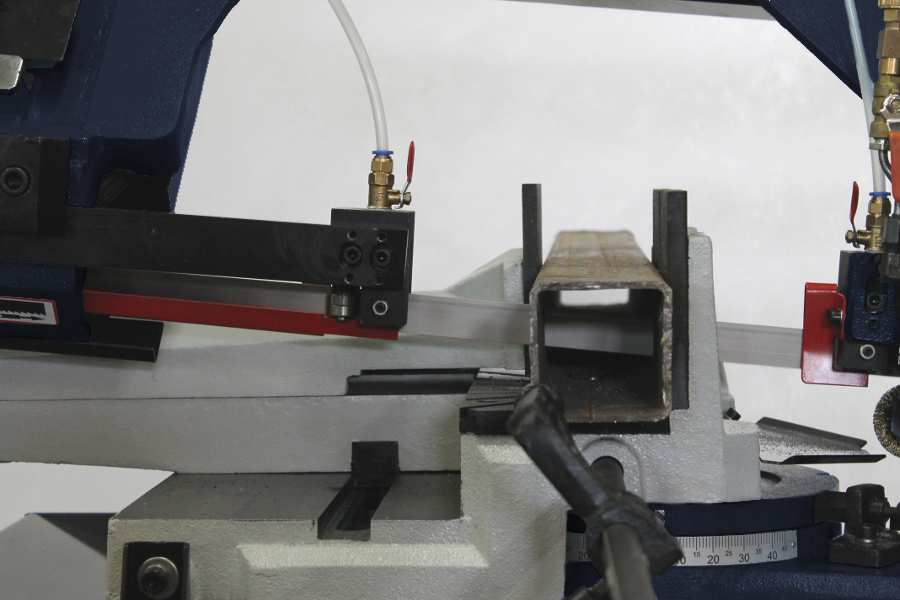

• Prowadnice brzeszczotu wyposażone są w płytki z twardego metalu – węgliki spiekane oraz system łożysk tocznych. To właśnie PROWADNICE Z WĘGLIKA SPIEKANEGO odpowiadają za precyzję i prostolinijność cięcia.

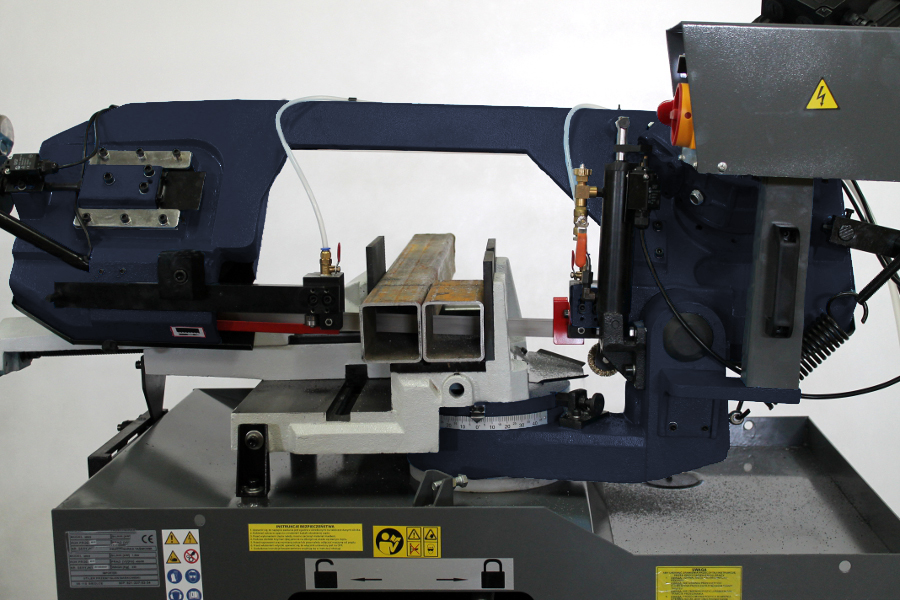

• Masywna, stabilna i dopracowana konstrukcja oraz ramię wykonane z jednolitego odlewu żeliwnego zapewnia maszynie bardzo dużą sztywność i stabilność przy cięciu, co zapewnia precyzję cięcia i długą bezawaryjną pracę. Budowa jak i zastosowanie taśmy tnącej o szerokości 27 mm, umożliwia w pełni wykonywanie wieloseryjnych cięć zarówno profili jak i pełnych detali.

• Szybkość cięcia reguluję się za pomocą siłownika hydraulicznego.

• Maszyna wyposażona jest w sprężynę naciągową oraz szybki docisk imadła.

• W zestawie rolka podająca materiał do cięcia oraz zderzak długości ciętego materiału.

• Szybkość posuwu regulowana jest na pulpicie sterowniczym przecinarki. Do wyboru mamy dwie prędkości taśmy tnącej 36 i 72 m/min.

• W dolnym położeniu ramienia ( po przecięciu materiału) napęd taśmy tnącej i układ chłodzenia jest wyłączany automatycznie.

• Bezpieczeństwo zapewnią osłony taśmy tnącej oraz mikro wyłączniki zatrzymujące pracę silnika po zakończeniu cyklu ciecia lub otwarciu którejkolwiek z osłon, dodatkowe zabezpieczenie polega na wyłączeniu automatycznym przecinarki w przypadku zerwania się taśmy tnącej.

• Silnik wyposażony jest w bezpieczniki termiczne nowej generacji.

• Podstawa zabudowana jest jako sztywny korpus spawany z blach stalowych. Wewnątrz znajduje się osobny zbiornik chłodziwa z elektropompą

• i dużą wanną odpływową.

• Ukształtowanie górnej części podstawy stanowi wannę do odprowadzania chłodziwa i wyłapywania wiórów powstałych podczas cięcia materiału.

• Napęd od silnika na koło napędzające taśmę przenoszone jest za pomocą bezobsługowej przekładni ślimakowej.

• Maszyna wyposażona jest w zbiornik chłodziwa z elektro-pompą.

PARAMETRY:

ZAKRES CIĘCIA:

OPRZYRZĄDOWANIE!

Produkujemy je zgodnie z wymaganiami klienta,posiadamy wyspecjalizowany zakład co oznacza, że klient nie musi płacić za zestawy, których nie potrzebuje.
