JTB 50
Opis

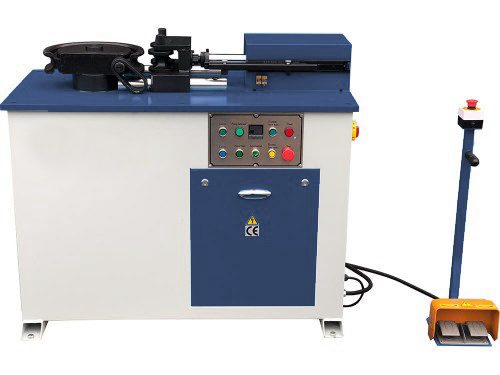

Giętarka beztrzpieniowa do rur i profili JTB 50.
Nowy mocniejszy model giętarki wyposażony w hydrauliczny docisk kopyta.
Giętarka dedykowana do gięcia rur stalowych, nierdzewnych, miedzianych, aluminiowych i mosiężnych
Maszyna może być sterowana manualnie bądź automatycznie.
Dzięki dużej mocy giętarka radzi sobie z wygięciem rury nawet do fi 51 mm ze ścianką 5 mm. Maksymalny kąt wygięcia wynosi 180°.
PARAMETRY:
| Moc silnika | 2,2 kW |
| Obroty | 1400 obr./min. |
| Zasilanie | 400V |
| Moc silnika pompy hydraulicznej | 1,1 kW |
| Kąt gięcia | 180° |
| Promień gięcia | 3,5D |
| Prędkość obrotowa matrycy | 5 obr./min. |
| Wymiary transportowe | 1450 x 690 x 1170 mm |
| Waga | 550 kg |
W zestawie:
- Kompletna maszyna
- Zestaw matryc dla różnych średnic rur
- Instrukcja obsługi
- Certyfikat CE
Maksymalne wymiary gięcia:
- Rura ze stali czarnej: Φ51 mm
- Rura ze stali nierdzewnej: Φ38 mm
- Profile kwadratowe ze stali czarnej: 50 mm

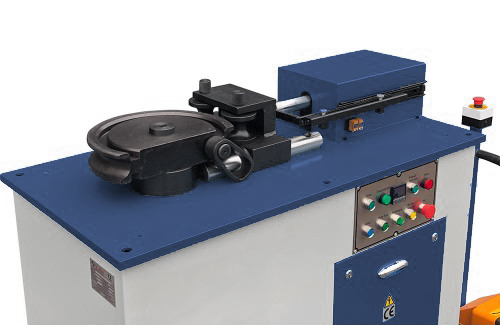

Panel sterowania wyposażony został w wyświetlacz który wskazuje zadany kąt gięcia oraz obecny kąt wygięcia rury.
Maszyną możemy sterować manualnie bądź automatycznie.
Tryb manualny:
W trybie manualny to operator decyduje jak bardzo rura ma zostać wygięta. Gięcie manualne odbywa się za pomocą panelu sterowania. Docisk hydrauliczny także regulowany jest ręcznie z panelu sterowania.
Tryb automatyczny:
W trybie automatycznym operator najpierw ustawia żądany kąt wygięcia a następnie naciska przycisk nożny. Maszyna następnie automatycznie dociska kopyto oraz wygina rurę.
Giętarka wyposażona została w dwa silniki.
- 2,2 kW do obrotu przekładni z matrycą
- 1,1 kW do obsługi pompy docisku hydraulicznego
Łatwy dostęp do zbiornika z olejem hydrauliczny sprawia że eksploatacja maszyny jest bardzo prosta i szybka.
Sterownie automatyczne odbywa się za pomocą sterownia nożnego.

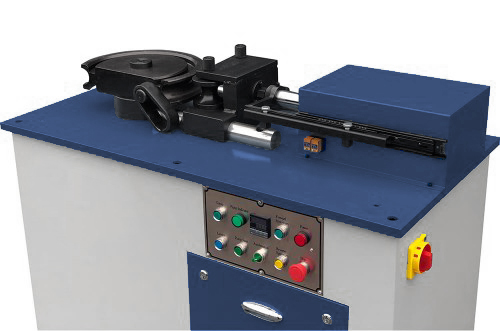

Sterowanie ręczne odbywa się z pulpitu sterującego.

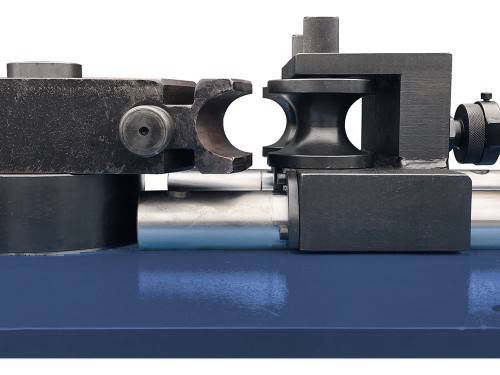

Docisk kopyta odbywa się za pomocą pompy hydraulicznej.
W trybie automatycznym maszyna sama dociska kopyto na odpowiednią odległość. Odległość docisku zależna jest od średnicy rury. Dzięki regulowanemu wyłącznikowi krańcowemu możemy ustawić odpowiedni docisk.
Maksymalny kąt gięcia maszyny to 180°

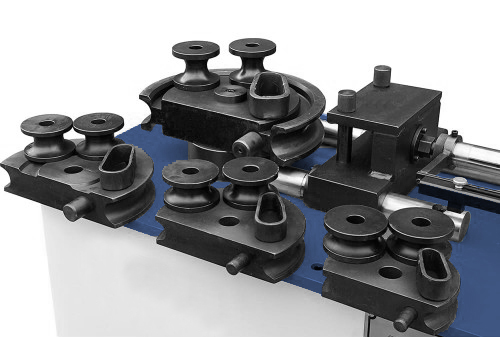

Wymiana matryc zajmuje zaledwie kilka minut.
OPRZYRZĄDOWANIE!
Produkujemy je zgodnie z wymaganiami klienta,posiadamy wyspecjalizowany zakład co oznacza, że klient nie musi płacić za zestawy, których nie potrzebuje.
Zapraszamy na naszą stronę z dodatkowym oprzyrządowaniem: www.stoktools.pl
