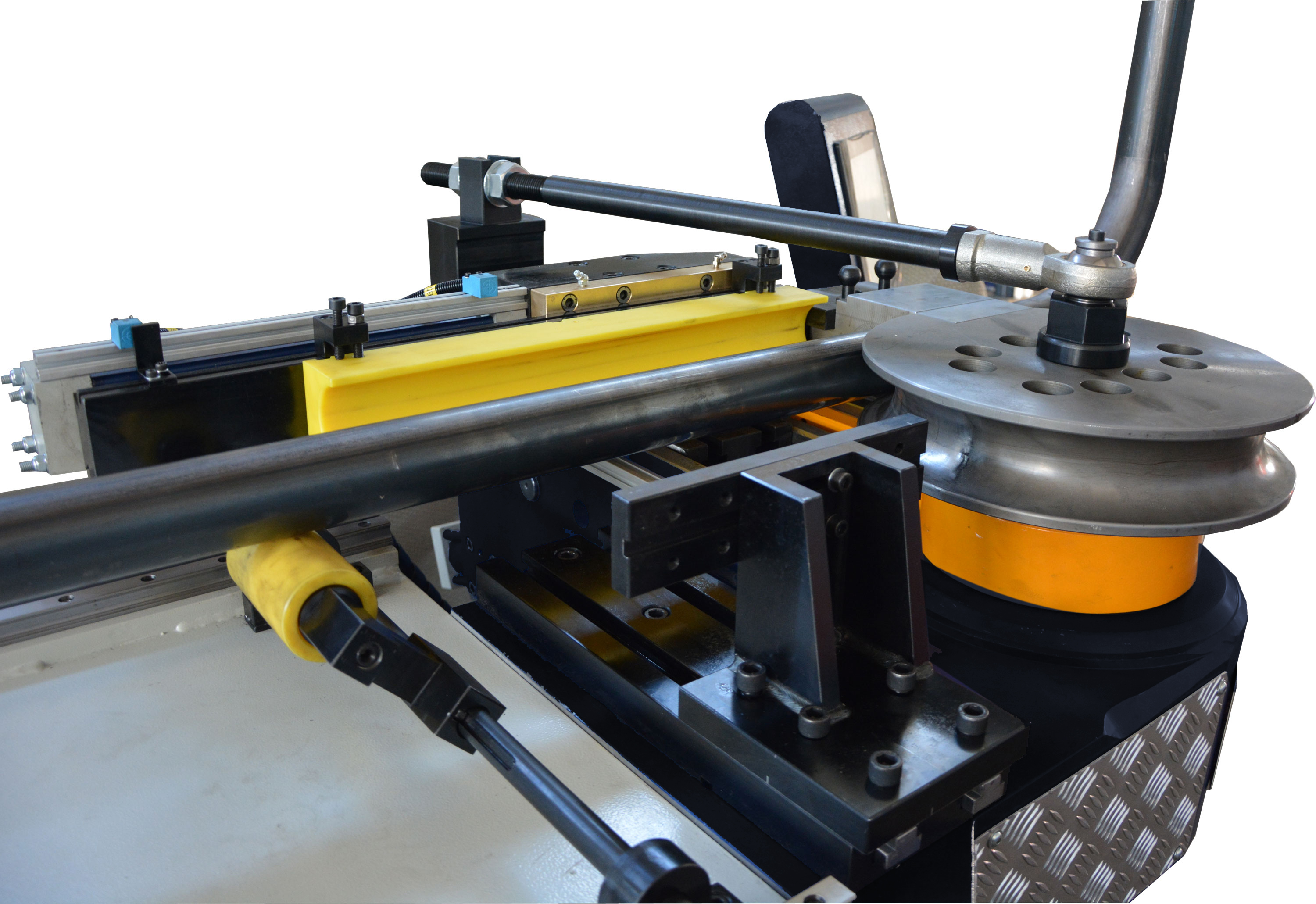

-System gięcia jest kontrolowany przez podwójny tłok, hydraulikę i koło zębate. (Oś C)

-Rotacja za pomocą serwomotoru, chwyt przez hydraulikę. (Oś B)

-Dzięki kontrolerowi ruchu można wykonywać ruchy dwóch osi jednocześnie.

-Wszystkie ruchy pomocnicze są sterowane hydraulicznie (trzpień, matryca zaciskowa, wspornik, popychacz, tuleja zaciskowa i uchwyt na wał)

-Hydrauliczne chłodzenie oleju za pomocą wentylatora elektrycznego

-Pedał nożny dla bezpiecznego startu

-Możliwość pracy 4 m trzpienia bez trzpienia

-Opcjonalny system smarowania narzędzi

-22" Panel PC.

-Możliwość ręcznego i automatycznego działania

-Możliwość przechowywania programu zapisanego na komputerze za pomocą klucza USB

-Ustawianie prędkości silnika serwo za pomocą przewodu

-Symulacja podglądu rury 3D i gięcia profilu

-Zdalny dostęp do programu źródłowego PLC

-Automatyczne obliczanie długości rury



PARAMETRY:

Maksymalna średnica rury	65
Maksymalna grubośc ścianki	3 mm
Maksymalny promień gięcia	250 mm
Maksymalny kąt gięcia	190 °
Ruch osi obrotu	1 kW silnik serwo OMRON
Ruch osi zasilającej	1,5 kW silnik serwo OMRON
Gięcie	± 0,1 mm
	± 0,1 mm
Obrót	± 0,1 mm
Prędkość obrotowa (obr / sec)	100
Prędkość posuwu (m / min)	1500 mm
Prędkość gięcia (obr / sec)	45
Maksymalna długość wejściowa rury trzpienia	4000 mm
Maksymalna długość wytaczania bez trzpienia	nieograniczona
Minimalny promień gięcia	45 mm
Pojemność zbiornika oleju	100 l
Wydajność chłodziwa	100 l/ min
Maksymalne ciśnienie hydrauliczne (mPa)	14 mPa
Układ hydrauliczny	7,5 kW
Szerokść maszyny	1170 mm
Długośc maszyny	5800 mm
Wysokość maszyny	1470 mm
Masa maszyny	10000 kg





OPRZYRZĄDOWANIE!

Produkujemy je zgodnie z wymaganiami klienta,posiadamy wyspecjalizowany zakład co oznacza, że klient nie musi płacić za zestawy, których nie potrzebuje.



Zapraszamy na naszą stronę z dodatkowym oprzyrządowaniem: www.stoktools.pl
